Página 47

Unidade 3

Capítulo 5 - Caminhos da Lógica

Como o pensamento estruturado ajuda você a tomar decisões e entender o mundo digital.

Tema do capítulo: Raciocínio lógico

Objetivos de Aprendizagem

1. Compreender o funcionamento do raciocínio lógico condicional, reconhecendo sua aplicação no dia a dia e no funcionamento dos dispositivos digitais.
2. Aplicar estruturas condicionais e operadores lógicos para elaborar algoritmos e resolver problemas com o pensamento computacional.
3. Interpretar e construir fluxogramas para representar decisões, processos e algoritmos, compreendendo sua importância no planejamento de soluções.
4. Refletir sobre o uso de algoritmos em diferentes tecnologias digitais, reconhecendo que as decisões automatizadas podem gerar impactos sociais, éticos e no cotidiano das pessoas.

Página 49

A Lógica que Move o Mundo Digital

Raciocínio Condicional: SE isso, ENTÃO aquilo

1. Como as máquinas aprendem a tomar decisões?

Você já pensou no que acontece quando o celular reconhece seu rosto para desbloquear a tela? Ou quando um aplicativo escolhe a próxima música? Por trás dessas ações existe um processo preciso: o raciocínio lógico condicional.

As máquinas não pensam como os humanos, mas seguem instruções rigorosas: SE uma condição for verdadeira, ENTÃO executam uma ação; CASO CONTRÁRIO, fazem outra coisa.

Essa estrutura condicional é a base de quase todos os softwares. Tudo funciona com essa mesma lógica, desde o sensor que liga o ar-condicionado até os sistemas de segurança dos bancos.

Aprender esse raciocínio ajuda você a entender a tecnologia e melhora sua capacidade de resolver problemas no dia a dia.

Estrutura Condicional

É a instrução lógica que avalia se uma condição é verdadeira ou falsa e executa ações diferentes dependendo do resultado. É a base do raciocínio computacional e aparece em todas as linguagens de programação na forma "SE [condição] ENTÃO [ação] CASO CONTRÁRIO [outra ação]". Voltar ao termo estrutura condicional

A conexão entre lógica matemática e computação é mais antiga do que os computadores modernos. No século XIX, matemáticos como George Boole e Ada Lovelace já construíam os fundamentos teóricos que tornariam possíveis as máquinas de calcular.

Boole provou que qualquer raciocínio lógico pode ser expresso com apenas dois valores, verdadeiro ou falso, e Lovelace foi a primeira a perceber que uma máquina poderia executar sequências de instruções de forma autônoma. Mais de 100 anos depois, esses dois insights continuam sendo os pilares de todos os softwares que usamos.

Página 50

2. O raciocínio condicional está por toda parte na sua vida

O raciocínio condicional já faz parte do seu dia a dia. Quando você decide levar um guarda-chuva, sua mente executa uma lógica: "SE estiver chovendo, ENTÃO levo o guarda-chuva". Se você escolheu um caminho mais longo para a escola, porque a avenida principal está engarrafada, você também avaliou uma condição.

Os computadores fazem exatamente isso, mas de forma muito mais precisa. Diferente dos seres humanos, as máquinas não lidam bem com termos vagos. Nós entendemos o comando "está frio lá fora", mas o computador precisa de uma regra exata, como "temperatura abaixo de 18°C". Essa necessidade de precisão é o que torna o raciocínio lógico tão valioso, pois ele nos obriga a definir claramente o que queremos.

Desenvolver essa habilidade melhora a sua capacidade de programar, planejar e resolver problemas. Quando uma discussão na escola parece difícil de resolver, muitas vezes é porque as pessoas estão usando ideias vagas. A lógica condicional nos ensina a fazer as perguntas certas: "Qual é a condição exata? O que acontece se ela for verdadeira? E se for falsa?"

3. A estrutura SE-ENTÃO-CASO CONTRÁRIO: a gramática das decisões

A estrutura básica do raciocínio condicional pode ser escrita de três formas, cada uma com uma aplicação específica.

O formato mais simples é o SE simples: executa uma ação apenas se a condição for verdadeira, sem fazer nada se for falsa.

// SE simples: só age quando a condição é verdadeira. Se nota_final for 3, nada acontece.
SE (nota_final >= 5)
  ENTÃO: exibir "Aprovado!"
FIM SE

O formato mais completo é o SE-ENTÃO-CASO CONTRÁRIO, que garante que sempre haja uma resposta, independentemente do resultado da condição. É como ter um plano B automático:

// SE-ENTÃO-CASO CONTRÁRIO: sempre dá uma resposta.
SE (chovendo = verdadeiro)
  ENTÃO: exibir "Leve o guarda-chuva"
  CASO CONTRÁRIO: exibir "Aproveite o sol!"
FIM SE

Quando há mais de duas possibilidades, usamos o SE aninhado (ou encadeado): um SE dentro de outro, formando árvores de decisão mais complexas.

Página 51

É o mesmo raciocínio que você usa quando pensa "SE chover E eu tiver guarda-chuva, vou sair; SE chover E NÃO tiver guarda-chuva, espero parar; SE NÃO chover, eu saio normalmente".

// SE aninhado: múltiplas possibilidades.
SE (nota >= 7)
  ENTÃO: exibir "Aprovado com distinção"
  CASO CONTRÁRIO:
    SE (nota >= 5)
      ENTÃO: exibir "Aprovado"
      CASO CONTRÁRIO: exibir "Recuperação"
    FIM SE
FIM SE

Observe que o segundo SE só é avaliado se o resultado do primeiro for falso. Essa "árvore de decisão" é exatamente como funciona o sistema de notas de uma plataforma escolar: primeiro verifica se a nota é excelente, depois se é suficiente, e só então decide pela recuperação.

A ordem das condições importa: trocar a sequência pode gerar resultados completamente diferentes.

4. Operadores lógicos: E, OU e NÃO

As decisões reais raramente dependem de uma única condição. A pergunta "posso jogar videogame?" exige pelo menos duas respostas: "terminei os deveres?" e "já arrumei meu quarto?".

Nós usamos os operadores lógicos para combinar essas condições. Essas palavras de ligação conectam ideias simples em expressões complexas. Três operadores fundamentais formam a base da Álgebra Booleana, sistema criado no século XIX pelo matemático George Boole. Essa lógica roda hoje dentro de cada computador, celular e tablet do planeta.

Esses três operadores podem ser combinados para expressar qualquer condição lógica imaginável. Por exemplo, o sistema de acesso de uma escola poderia funcionar assim: "Permite entrada SE (usuário é aluno OU usuário é professor) E (horário está entre 7h e 18h) E (NÃO há suspensão registrada)".

Qualquer variação nessa combinação gera um resultado diferente, o que demonstra o poder e a precisão da lógica booleana.

Álgebra Booleana

É o sistema matemático que opera com apenas dois valores, verdadeiro (1) e falso (0), e combina esses valores usando os operadores E (AND), OU (OR) e NÃO (NOT). Essa é a base matemática de todos os circuitos digitais e linguagens de programação modernas.

É importante destacar que os operadores lógicos não são exclusivos da computação: eles aparecem em contratos jurídicos, em fórmulas de planilhas, em buscas avançadas na internet e em qualquer situação que exija precisão na definição de condições.

Quem dominar essa lógica controla uma ferramenta universal de raciocínio.

5. Fluxogramas: desenhando a lógica para enxergar melhor

Antes de escrever qualquer código, programadores profissionais costumam desenhar um fluxograma: um diagrama visual que representa o caminho de decisões de um algoritmo.

Página 52

O fluxograma funciona como um mapa de viagem: você vê todos os caminhos possíveis antes de começar a andar, ajudando a identificar rotas não planejadas, os chamados "bugs de lógica".

Fluxograma

É a representação visual de um algoritmo. Esse desenho utiliza símbolos padronizados para guiar o leitor. Os retângulos indicam ações, os losangos mostram decisões e as formas ovais marcam o início e o fim. Esse modelo permite enxergar a lógica do sistema com clareza. Voltar ao termo fluxograma

Os símbolos padronizados de um fluxograma são simples: retângulos representam ações (o que a máquina faz), losangos representam decisões (perguntas com resposta SIM ou NÃO), setas indicam o caminho do fluxo, e ovais marcam o início e o fim.

Veja como uma decisão simples do cotidiano, sair de casa, pode ser representada em um fluxograma:

Observe como o fluxograma acima representa várias condições aninhadas de forma visual: a primeira decisão sobre chuva gera duas rotas independentes, cada uma com sua própria sub-decisão.

No papel ou na tela, isso torna a lógica muito mais fácil de verificar do que ler linhas de código. Um fluxograma bem-feito é um documento de comunicação: qualquer pessoa, programador ou não, consegue seguir o raciocínio sem precisar conhecer uma linguagem de programação específica.

6. Lógica condicional, algoritmos e ética digital

Até aqui, trabalhamos com exemplos simples e neutros. Mas é importante reconhecer que os algoritmos condicionais que governam a vida digital não são neutros, eles carregam os valores, preconceitos e prioridades de quem os escreveu.

Quando um algoritmo de triagem de currículos usa regras condicionais baseadas em dados históricos de contratação, pode acabar reproduzindo discriminações do passado.

Quando um sistema de reconhecimento facial usa SE "rosto corresponde ao banco de dados" ENTÃO "autoriza acesso", a qualidade desse banco de dados e quem foi ou não incluído nele determinam quem será reconhecido ou rejeitado.

Por isso, o raciocínio lógico condicional, combinado com pensamento ético, é uma das competências mais importantes do século XXI. Saber escrever um algoritmo é fundamental. Saber questionar as condições que ele avalia, e as consequências de cada resposta SIM ou NÃO, é o que diferencia um criador de tecnologia responsável de alguém que simplesmente executa tarefas tecnicamente.

O Pensamento Computacional não visa transformar todos os estudantes em programadores. Visa exatamente transformar os estudantes em cidadãos capazes de ler o mundo digital técnica, ética e criticamente; capazes de entender como as decisões automatizadas são tomadas e questionar quando essas decisões são injustas, imprecisas ou prejudiciais.

Página 53

Um estudante que compreende estruturas condicionais pode perguntar, diante de qualquer sistema automatizado:

"Qual é a condição que determina esse resultado? Quem definiu essa condição? A quem ela favorece e a quem ela exclui?"

Página 54

Box Biografia · Ada Lovelace

Ada Lovelace (Londres, 1815-1852) é considerada a primeira programadora da história. Formada em matemática, conheceu o inventor Charles Babbage e passou a estudar o Motor Analítico dele.

Em 1843, Ada escreveu notas detalhadas sobre essa máquina calculadora e descreveu um método passo a passo para calcular números. Esse texto se tornou o primeiro algoritmo do mundo. Ela percebeu o futuro da informática e entendeu que os computadores poderiam processar músicas ou palavras.

Conexão: Ada Lovelace provou que o raciocínio condicional e os algoritmos nasceram antes mesmo dos computadores.

Página 55

Vamos reforçar o que aprendemos?

Página 56

Galeria de Recursos

Para aprofundar ainda mais suas descobertas, preparamos estes materiais complementares:

Dinâmica

Comandos em Cadeia

odae.com.br/8d5

Clique no card ou escaneie

Dinâmica interativa digital ainda em produção; descrição textual alternativa pendente (item 4.3.9).

Infográfico

A Anatomia da Decisão Digital

odae.com.br/8i5

Clique no card ou escaneie

Descrição do infográfico:

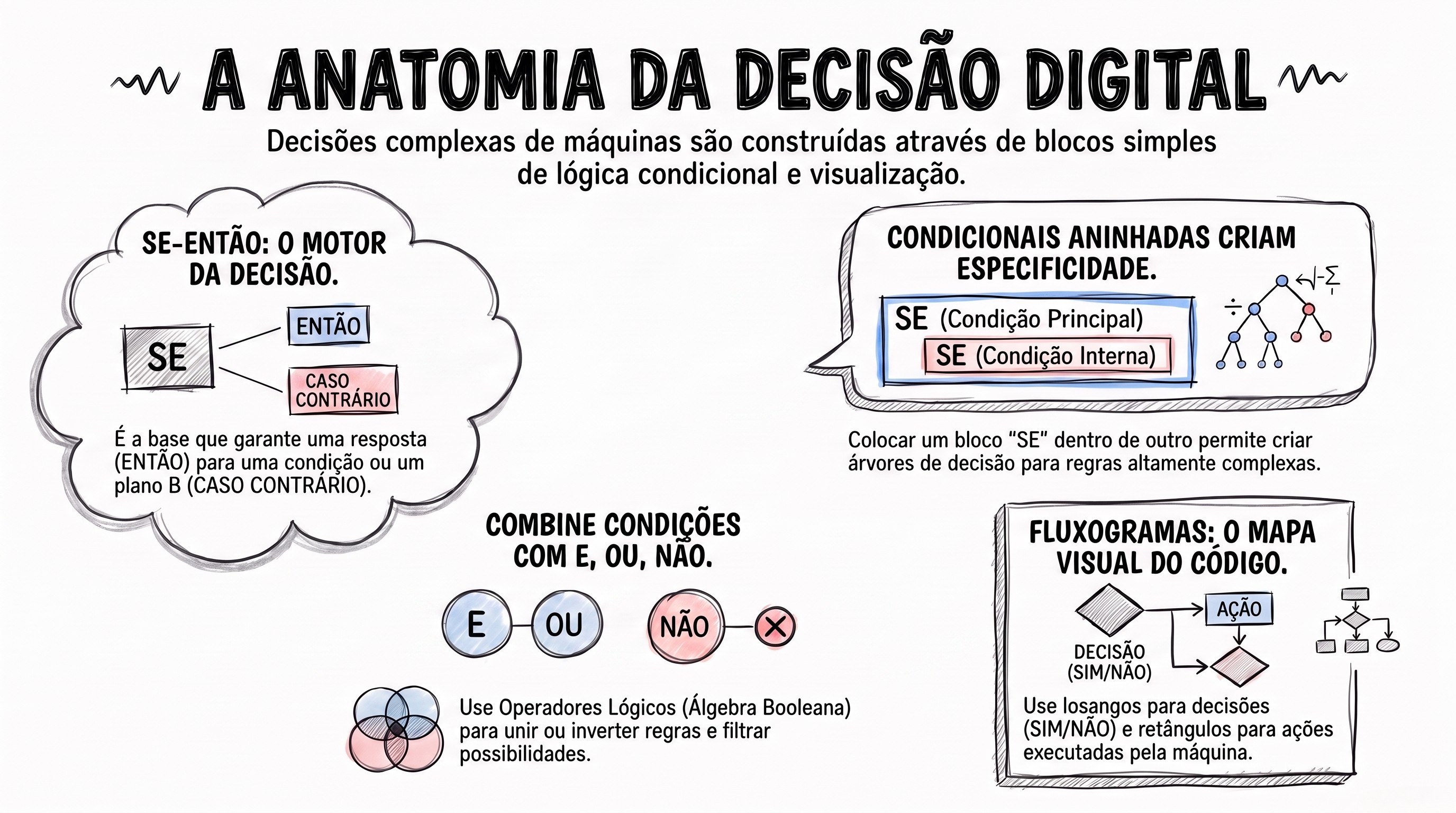

Infográfico em estilo desenho à mão, intitulado "A Anatomia da Decisão Digital", com o subtítulo "Decisões complexas de máquinas são construídas através de blocos simples de lógica condicional e visualização". Quatro blocos de conteúdo: 1) "SE-ENTÃO: o motor da decisão", dentro de uma nuvem de pensamento, mostra um retângulo "SE" ligado a dois retângulos, "ENTÃO" e "CASO CONTRÁRIO", com o texto "É a base que garante uma resposta (ENTÃO) para uma condição ou um plano B (CASO CONTRÁRIO)". 2) "Condicionais aninhadas criam especificidade", dentro de um balão de fala, mostra um bloco "SE (Condição Principal)" contendo um bloco menor "SE (Condição Interna)", ao lado de uma pequena árvore de decisão com nós azuis e vermelhos, com o texto "Colocar um bloco SE dentro de outro permite criar árvores de decisão para regras altamente complexas". 3) "Combine condições com E, OU, NÃO", mostra três círculos representando os operadores E, OU e NÃO (este último com um X ao lado) e um diagrama de conjuntos sobrepostos, com o texto "Use Operadores Lógicos (Álgebra Booleana) para unir ou inverter regras e filtrar possibilidades". 4) "Fluxogramas: o mapa visual do código", dentro de uma moldura, mostra um losango "DECISÃO (SIM/NÃO)" ligado por setas a um retângulo "AÇÃO" e depois a outro losango, ao lado de um pequeno fluxograma completo com formas variadas, com o texto "Use losangos para decisões (SIM/NÃO) e retângulos para ações executadas pela máquina".

Podcast

O viés humano na lógica binária

odae.com.br/8p5

Clique no card ou escaneie

Transcrição do podcast:

Palestrante 1: Ok, vamos desvendar isso, sabe? Na comunicação humana, a gente sempre tem uma margem ali de manobra, né?

Palestrante 2: Ah, com certeza. A gente adora uma ambiguidade.

Palestrante 1: Exato. Tipo, se alguém diz, ah, se fizer muito frio hoje, eu vou levar um casaco. Fica super vago. O que é muito frio pra mim, pode não ser pra quem está do meu lado.

Palestrante 2: Pois é. Nós, humanos, a gente lida super bem com isso. Mas tenta falar assim com uma máquina pra ver o que acontece.

Palestrante 1: Dá tela azul na hora.

Palestrante 2: Totalmente. Pra um sistema funcionar, esse muito frio precisa virar, sei lá, temperatura exatamente menor que 18 graus. Ponto final. Sem margem pra interpretação.

Palestrante 1: E é uma mudança bem drástica de paradigma, né? Porque pra conseguir essa precisão toda, a tecnologia precisou adotar uma estrutura de pensamento que, curiosamente, não nasceu no Vale do Silício.

Palestrante 2: Não, nem de perto.

Palestrante 1: Veio lá do século XIX, numa análise profunda que a gente vai fazer hoje sobre uma temática chamada George Boole. E, claro, sobre a Ada Lovelace também. 110

Palestrante 2: Sim. O Boole conseguiu provar algo que, nossa, parecia loucura na época. Ele mostrou que qualquer raciocínio lógico, por mais complexo que seja, pode ser reduzido a apenas dois estados.

Palestrante 1: Verdadeiro ou falso, certo?

Palestrante 2: Isso. Verdadeiro ou falso. Sim ou não. É o fim do famoso depende.

Palestrante 1: Ah, e a partir daí surgem aqueles operadores que quem já mexeu um pouquinho com lógica ou até tentou fazer uma fórmula no computador já conhece.

Palestrante 2: Aqueles básicos. O e, o ou e o não.

Palestrante 1: Mas aqui é que a coisa fica realmente interessante. Porque, quando a gente leva isso pro mundo prático, a proporção é gigantesca. Pensa no acesso a um prédio ou a uma escola.

Palestrante 2: A catraca não quer saber se a pessoa está de bom humor ou não.

Palestrante 1: Nem um pouco. Ela só processa as regras. Tipo, o cartão é de um aluno ou de um professor. O horário atual está entre sete da manhã e seis da tarde.

Palestrante 2: Aham. É bem isso.

Palestrante 1: E a pessoa não está com o cadastro bloqueado. A porta só libera se todas essas caixinhas isoladas receberem um belo verdadeiro.

Palestrante 2: Ou seja, o Boole praticamente criou as regras fundamentais do jogo digital. Ele desenhou as peças, né? Os blocos de verdadeiro e falso.

Palestrante 1: Só que blocos estáticos não servem pra muita coisa sozinhos. Precisava de alguém pra olhar pra isso e colocar em movimento autônomo.

Palestrante 2: E aí que entra o salto genial da Ada Lovelace lá em 1843. Enquanto a maioria dos cientistas via aquelas primeiras calculadoras mecânicas só como máquinas gigantes de somar número.

Palestrante 1: O que já era muito na época, né?

Palestrante 2: Sim. Era muito. Mas ela enxergou além. A grande sacada da Lovelace foi perceber que se a máquina pudesse manipular símbolos e não só quantidades, ela conseguiria seguir rotinas lógicas inteiras sozinha.

Palestrante 1: Ela basicamente pegou aquela lógica estática e transformou em ação encadeada. A velha estrutura do se acontecer a condição A, então faça B, caso contrário faça C.

Palestrante 2: Exatamente. O pulo do gato foi desenhar o caminho mental pra máquina tomar decisões sozinha usando as regras do Boole. É justamente por essa visão abstrata que ela é considerada a primeira programadora da história.

Palestrante 1: Ela não programou continhas. Ela desenhou instruções super complexas. Mas peraí. Então, o que tudo isso significa na prática hoje? Porque tem um ponto nessa história toda que me deixa bem encucada.

Palestrante 2: Qual seria?

Palestrante 1: Bom, se a base da computação vem dessa matemática que é 100% objetiva e a estrutura da Lovelace é puramente lógica, por que a gente ouve tanto falar de algoritmos tomando decisões enviesadas ou até preconceituosas?

Palestrante 2: Ah, essa é a grande questão.

Palestrante 1: Pois é. A máquina não deveria ser cega e totalmente neutra?

Palestrante 2: O que é fascinante aqui é que a neutralidade matemática do algoritmo é talvez uma das nossas maiores ilusões modernas. Sério? Como assim? É que a máquina realmente só obedece a lógica pura. Mas quem define as regras que alimentam essa lógica somos nós. Imagina um sistema de reconhecimento facial moderno.

Palestrante 1: Tá, a instrução central é simples, né? Se o rosto detectado bater com a imagem do banco de dados, então abre a porta.

Palestrante 2: Perfeito. A instrução é impecável. O problema não está no se ou no então. O problema está em quem montou o banco de dados inicial.

Palestrante 1: Ah, entendi. Em quem decidiu quem incluir ou excluir desse banco na hora de criar o sistema.

Palestrante 2: Exato. O sistema vai excluir sumariamente qualquer rosto que não foi representado lá atrás na fase de testes. A máquina não tem preconceito, mas ela converte os nossos próprios pontos cegos humanos em regras matemáticas inquestionáveis.

Palestrante 1: Nossa, isso assusta um pouco. Perceber que a matemática estruturou o mundo digital perfeitamente, mas a parte humana da equação continua cheia de falhas. A responsabilidade de definir o que é justo nunca foi do código de programação.

Palestrante 2: Com certeza. O alerta que sempre fica é para manter um olhar altamente crítico toda vez que um sistema automatizado fechar uma porta ou tomar uma decisão importante. A matemática é rigorosa, mas os critérios que a alimentam são bem falíveis.

Palestrante 1: Isso deixa uma provocação enorme para a gente pensar e para quem está escutando a gente também. Se hoje os nossos algoritmos ainda baseiam as lógicas condicionais deles em dados históricos carregados pelas escolhas de quem os criou...

Palestrante 2: E carregados mesmo.

Palestrante 1: O que vai acontecer quando sistemas de inteligência artificial começarem a escrever de forma autônoma as próprias estruturas SE–ENTÃO para governar as áreas críticas da nossa vida? A gente corre o risco de ver nossas maiores falhas sendo eternizadas disfarçadas de lógica pura. Fica aí a reflexão.

Vídeo

A Lógica Invisível

odae.com.br/8v5

Clique no card ou escaneie

Legenda, audiodescrição e janela de Libras ainda pendentes (item 4.3.9).
